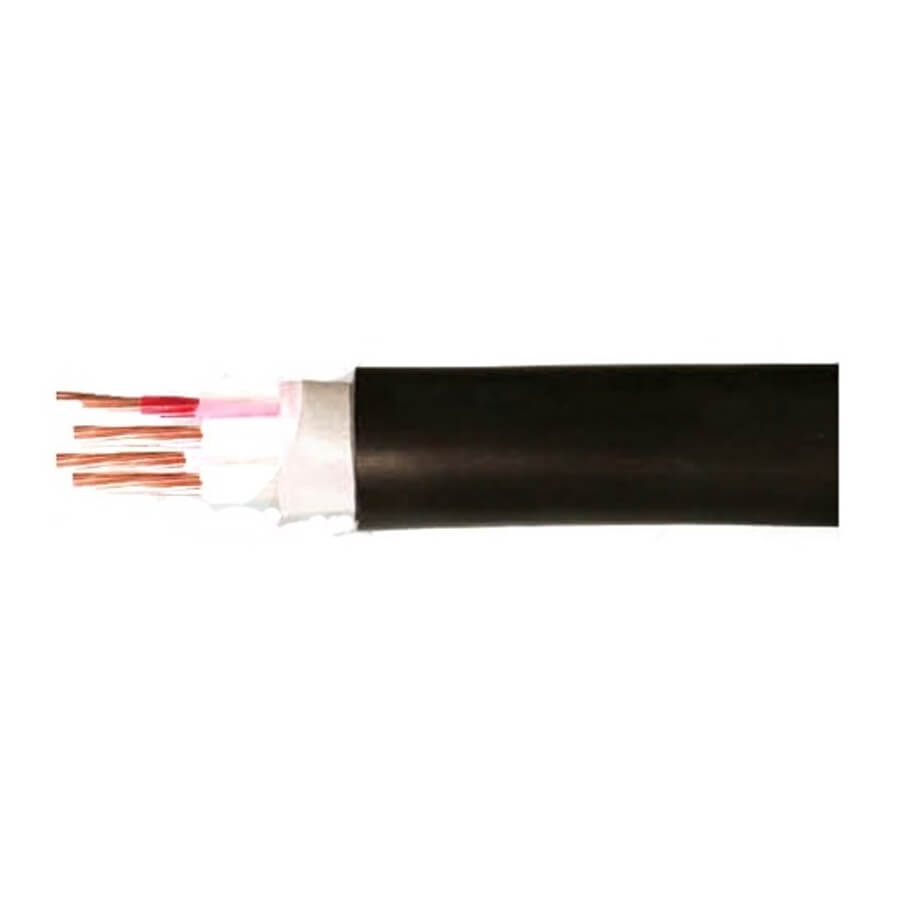

Cáp điện 3 pha VINACAP 3x25+1x16

Cáp điện 3 pha VINACAP 3x25+1x16

- Cáp điện 3 pha VINACAP 3x25+1x16 ruột đồng, cách điện XLPE hoặc PVC, có giáp bảo vệ, vỏ bọc PVC.

- Dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0.6/1kV, lắp đặt cố định.

- Nhiệt độ làm việc: Max.70°C.

- Tiêu chuẩn TCVN 5935:1995 – IEC 502:1993.

Thông số kỹ thuật

- Tiết diện danh định: 3x25+1x16 mm²

- Chiều dày lớp vỏ bọc lớp trong: 1.8 mm

- Chiều dày lớp băng thép: 0.25mm

- Đường kính cáp gần đúng: 25mm

- Lõi pha

   + Tiết diện danh định lõi pha: 25mm².

   + Kết cấu lõi pha: 7/2.0 N°/mm.

   + Đường kính ruột dẫn: 6.42mm.

   + Chiều dày lớp cách điện (PVC/XLPE): 1.2/0.9 mm

   + Điện trở ruột dẫn ở 20°C: 0.727 Ohm/km

- Lõi trung tính:

   + Tiết diện danh định trung tính: 16mm².

   + Kết cấu trung tính: 7/1.68 N°/mm.

   + Đường kính ruột dẫn: 5.1mm.

   + Chiều dày lớp cách điện (PVC/XLPE): 1.2/0.9 mm

   + Điện trở ruột dẫn ở 20°C: 1.15 Ohm/km
