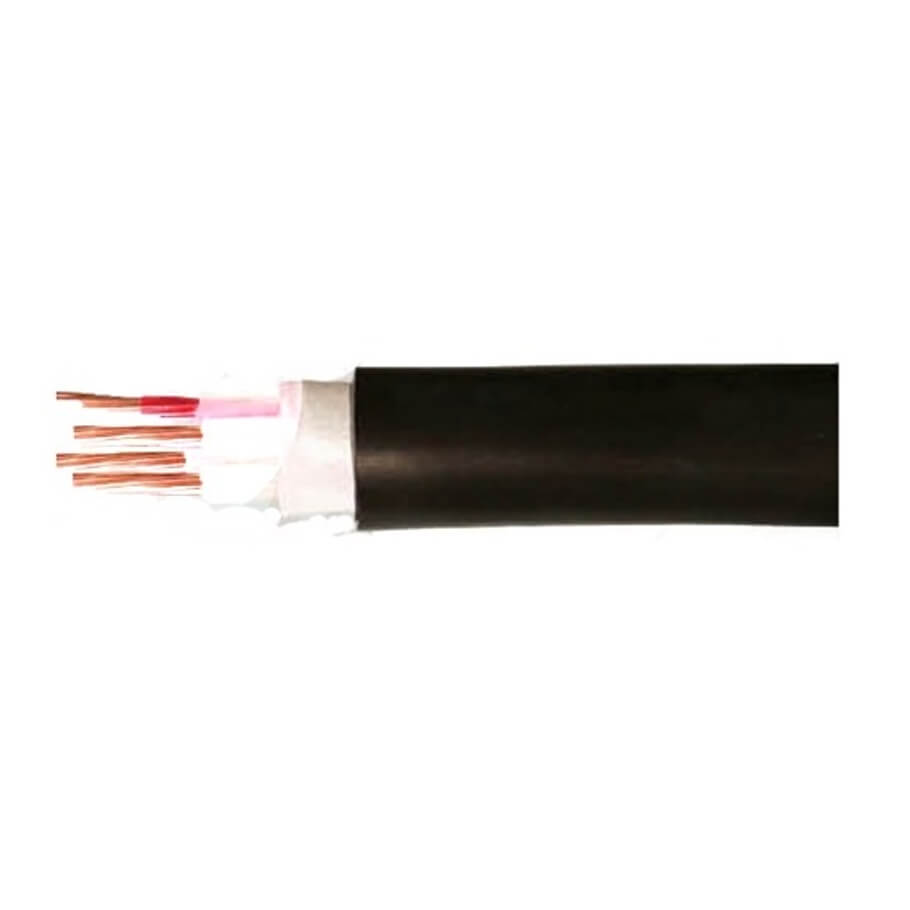

Cáp điện 3 pha VINACAP 3x6+1x4
- Cáp điện 3 pha VINACAP 3x6+1x4 ruột đồng, cách điện XLPE hoặc PVC, có giáp bảo vệ, vỏ bọc PVC.
- Dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0.6/1kV, lắp đặt cố định.
- Nhiệt độ làm việc: Max.70°C.
- Tiêu chuẩn TCVN 5935:1995 – IEC 502:1993.
Thông số kỹ thuật
- Tiết diện danh định: 3x6+1x4 mm²
- Chiều dày lớp vỏ bọc lớp trong: 1.8 mm
- Chiều dày lớp băng thép: 0.25mm
- Đường kính cáp gần đúng: 16mm
- Lõi pha
+ Tiết diện danh định lõi pha: 6mm²
+ Kết cấu lõi pha: 7/0.96 N°/mm
+ Đường kính ruột dẫn: 3.120mm
+ Chiều dày lớp cách điện (PVC/XLPE): 1.0/0.7 mm
+ Điện trở ruột dẫn ở 20°C: 3.08 Ohm/km
- Lõi trung tính:
+ Tiết diện danh định trung tính: 6mm²
+ Kết cấu trung tính: 7/0.75 N°/mm
+ Đường kính ruột dẫn: 2.550mm
+ Chiều dày lớp cách điện (PVC/XLPE): 1.0/0.7 mm
+ Điện trở ruột dẫn ở 20°C: 4.61 Ohm/km
