Cáp điện 3 pha VINACAP 3x10+1x6

Cáp điện 3 pha VINACAP 3x10+1x6

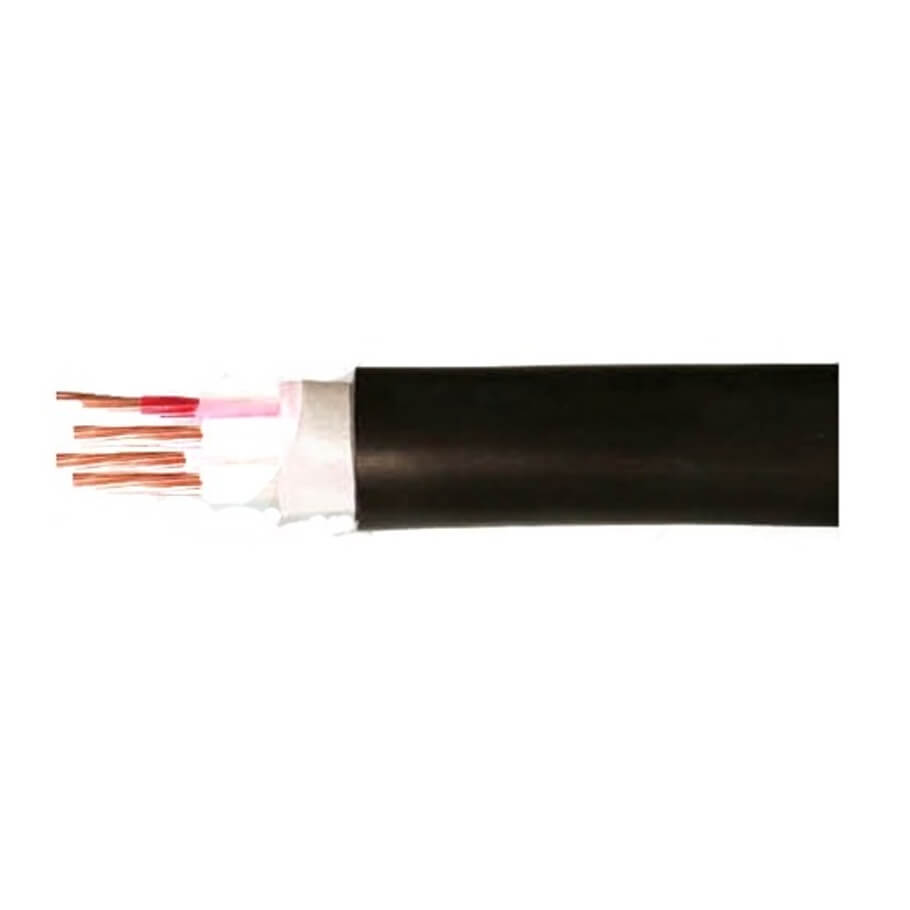

- Cáp điện 3 pha VINACAP 3x10+1x6 ruột đồng, cách điện XLPE hoặc PVC, có giáp bảo vệ, vỏ bọc PVC.

- Dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0.6/1kV, lắp đặt cố định.

- Nhiệt độ làm việc: Max.70°C.

- Tiêu chuẩn TCVN 5935:1995 – IEC 502:1993.

Thông số kỹ thuật

- Tiết diện danh định: 3x10+1x6 mm²

- Chiều dày lớp vỏ bọc lớp trong: 1.8 mm

- Chiều dày lớp băng thép: 0.25mm

- Đường kính cáp gần đúng: 19mm

- Lõi pha

   + Tiết diện danh định lõi pha: 10mm².

   + Kết cấu lõi pha: 7/1.34 N°/mm.

   + Đường kính ruột dẫn: 4.050mm.

   + Chiều dày lớp cách điện (PVC/XLPE): 1.0/0.7 mm

   + Điện trở ruột dẫn ở 20°C: 1.83 Ohm/km

- Lõi trung tính:

   + Tiết diện danh định trung tính: 6mm².

   + Kết cấu trung tính: 7/1.035 N°/mm.

   + Đường kính ruột dẫn: 3.120mm.

   + Chiều dày lớp cách điện (PVC/XLPE): 1.0/0.7 mm

   + Điện trở ruột dẫn ở 20°C: 3.08 Ohm/km
