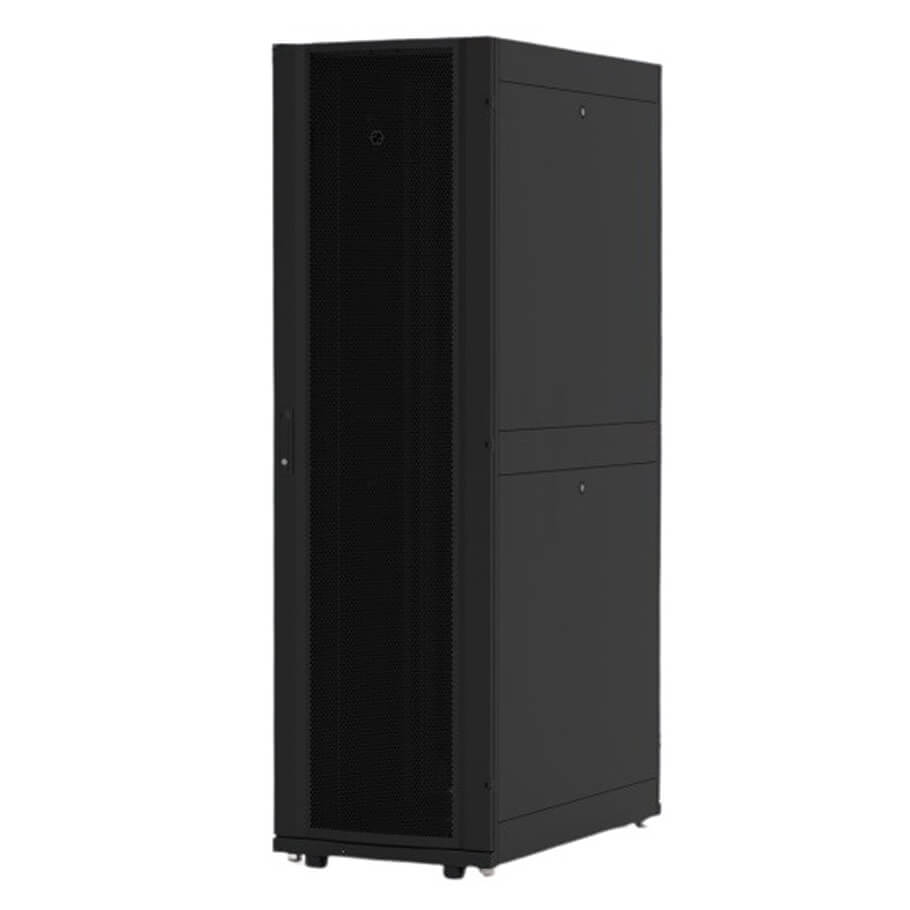

Tủ Rack 42U Vietrack VRV42-8120

Tủ Rack 42U Vietrack VRV42-8120

- Khung tủ NonaEdgeTM gấp nhiều cạnh, tăng cao khả năng chịu lực và chống vặn xoắn.

- Kết cấu Modular-grid từng thành phần kết nối đa điểm, giúp kết cấu tủ vững chắc nhưng vẫn dễ dàng tùy biến, tháo lắp và di chuyển.

- Cửa trước được thiết kế nguyên cánh với mặt cong hình vòm, được đột lỗ dạng lưới cửa tạo tính thẩm mỹ và tăng độ cứng cáp của cửa.

- Cửa sau gồm hai cánh mở sang hai bên giúp giảm không gian yêu cầu để lắp đặt và thao tác phía sau tủ.

- Các thanh treo thiết bị được thiết kế đặc biệt, chịu lực cao, dễ dàng tùy chỉnh nhanh độ sâu phù hợp với thiết bị. Ngoài ra, từng U còn được in các chỉ số theo thứ tự và dập dấu mép giúp nhanh chóng nhận diện và lắp đặt thiết bị đúng vị trí.

- Tích hợp sẵn giá treo thanh phân phối nguồn điện (PDU) và cố định cáp ở phía sau tủ, thuận tiện cho việc cung cấp nguồn điện cho thiết bị mà không cần phải tốn thêm U nào của tủ, giúp tăng thêm mật độ thiết bị.

- Cửa trước và sau được đột lỗ lục giác tạo lưới với độ thông thoáng thực theo công thức chuẩn đạt trên 72%.

- Nắp hông được thiết kế thành hai phần trên dưới như nhau (tủ cao trên 27U), được trang bị sẵn ổ khóa ở giữa giúp quá trình tháo lắp và di chuyển thuận tiện và dễ dàng hơn.

- Đường cáp vào được bố trí sẵn ở cả nóc và đáy tủ với thiết kế thuận tiện và thẩm mỹ. Đặc biệt là các tấm che ở đáy tủ có thể trượt lên nhau, giúp dễ dàng tùy chỉnh kích thước lỗ cáp theo nhu cầu thực tế.

- Nóc tủ được thiết kế sẵn các lỗ xuống cáp thuận tiện cho việc lắp đặt và quản lý cáp. Mặc định, nóc tủ được trang bị sẵn hai quạt hút tạo luồng khí định hướng giúp các thiết bị tản nhiệt tốt hơn.

- Đối với tủ ngang 800mm, hông tủ được thiết kế thêm không gian để tổ chức cáp mật độ cao hoặc lắp thêm thiết bị khi cần. Đặc biệt là khả năng tùy chỉnh kích thước khung treo thiết bị của tủ để tương thích với các thiết bị có kích thước 19”, 21”, 23” hoặc 24”.

- Bánh xe được thiết kế thấp, bề mặt rộng, giúp di chuyển êm ái và chịu tải cao. Chân đế vặn được tích hợp sẵn dùng để cố định cân chỉnh tủ.

- Tải trọng di chuyển trên bánh xe ngang bằng tải trọng tĩnh, giúp dễ dàng dời tủ để lắp đặt, bảo dưỡng mà không cần phải tháo bớt thiết bị trong tủ.

- Dây tiếp đất nối toàn bộ khung tủ với các cửa trước và cửa sau.

Thông số kỹ thuật

- Kích thước (Cao x Rộng x Sâu): 42U x 800mm x 1200mm

- Sơn tĩnh điện:

   + Màu mặc định: Đen (RAL 9005)

   + Màu tùy chọn khác: Xám trắng (RAL 7035)

- Vật liệu: Thép tấm cán nguội SPCC

   + Khung tủ: 2.0mm

   + Thanh treo thiết bị: 2.0mm

   + Các bộ phận khác: 1.0 đến 2.0mm

- Kích thước đơn vị (U) theo EIA-310-E

   + Chiều cao 1U: 44.45mm (1.75 inch)

   + Chiều rộng: 610.4mm

- Tải trọng:

   + Cố định trên chân đế: 1400kg

   + Di chuyển trên bánh xe: 1400kg

- Cửa tủ:

   + Cửa trước: nguyên cánh dạng lưới mặt cong hình vòm

   + Cửa sau: Hai cánh dạng lưới mặt phẳng. Kiểu đột lỗ tạo lưới: Lỗ lục giác lệch tâm 60º, độ thông thoáng 72%

   + Khóa cửa trước và cửa sau: Ổ khóa tay nắm phẳng

   + Khóa cửa hông: Ổ khóa tròn, các khóa sử dụng chung một chìa

- Nóc và đáy tủ

   + Nóc tủ được thiết kế sẵn các lỗ xuống cáp, trang bị sẵn hai quạt tản nhiệt 230 V, 50 Hz, 300 CFM

   + Đáy tủ có bánh xe và chân đế, được bố trí sẵn các lỗ lên cáp, và tùy chọn gắn thêm quạt để tạo luồng khí định hướng mạnh hơn

   + Kích thước lỗ cáp: 548 x 96 mm

   + Kích thước khung quạt: 346 x 134 mm

- Không gian sử dụng:

   + Khoảng cách di chuyển tối đa giữa hai thanh treo thiết bị: 1065mm

   + Độ mở tối đa của cửa: 180º
