Cáp vặn xoắn hạ thế 2 lõi 0.6/1kV CADIVI LV-ABC-2x25

Trang Chủ >> Vật tư-Thiết bị Điện >> Cáp vặn xoắn CADIVI >> Cáp vặn xoắn hạ thế 2 lõi 0.6/1kV CADIVI LV-ABC-2x25
Mã số:40076704
Cáp vặn xoắn hạ thế 2 lõi 0.6/1kV CADIVI LV-ABC-2x25

Cáp vặn xoắn hạ thế 2 lõi 0.6/1kV CADIVI LV-ABC-2x25

- Part Number: 53002239.

- Cáp vặn xoắn hạ thế, 2 lõi, ruột nhôm, cách điện XLPE.

- Cáp vặn xoắn hạ thế ruột nhôm LV-ABC dùng cho hệ thống truyền tải và phân phối điện treo trên không, cấp điện áp 0.6/1 kV.

- Tiêu chuẩn áp dụng: TCVN 6447/AS 3560-1.

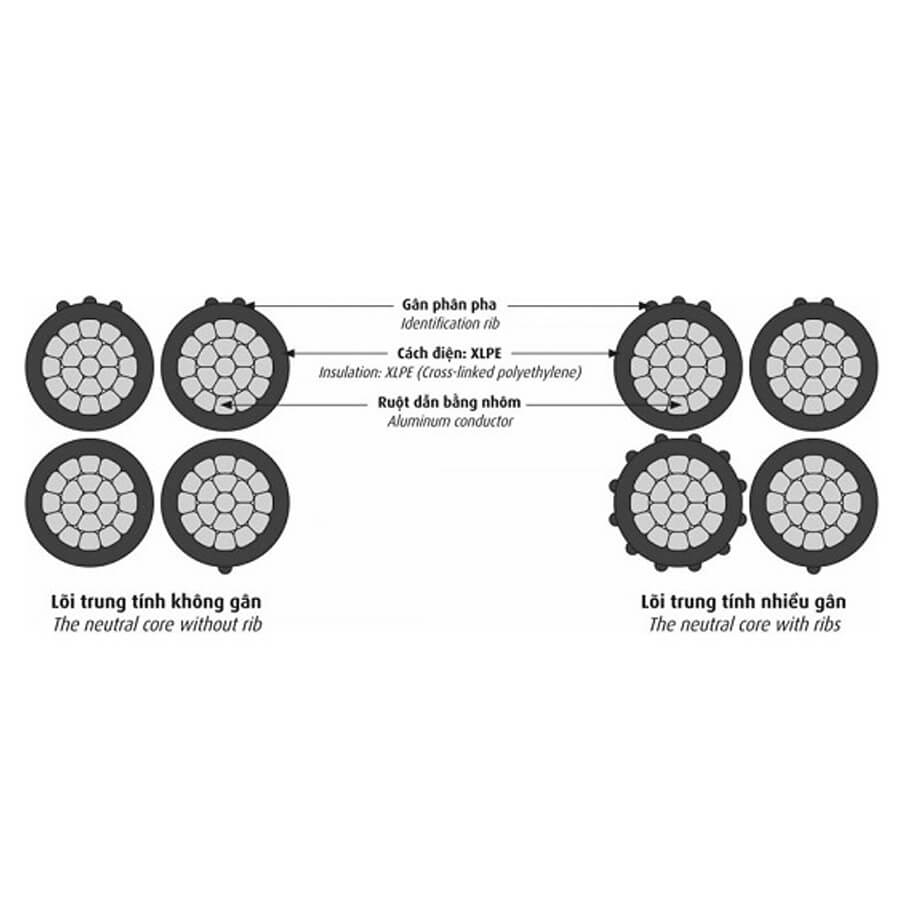

- Nhận biết lõi: Bằng gân nổi và số trên nền cách điện màu đen.

Đặc tính kỹ thuật

- Cấp điện áp U0/U: 0.6/1 kV.

- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 80°C.

- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250°C.

- Kiểu: Toàn bộ cáp chịu lực căng đỡ, các pha và trung tính có kích thước bằng nhau.

- Cách điện: XLPE màu đen (có pha Masterbatch, hàm lượng carbon ≥ 2%) kháng tia UV, với ứng suất kéo tối đa để có thể truyền qua phần cách điện XLPE tại kẹp căng là 40MPa.

- Dạng ruột dẫn: Sợi nhôm xoắn đồng tâm và ép chặt.

- Vật liệu của ruột dẫn: Nhôm với suất kéo đứt tối thiểu là 140MPa.

- Lực căng làm việc tối đa bằng 28% lực kéo đứt nhỏ nhất của bó cáp (28% MBL).

- Lực căng hằng ngày tối đa 18% lực kéo đứt nhỏ nhất của bó cáp (18% MBL).

Model LV-ABC-2x25
Tải kéo đứt nhỏ nhất của ruột dẫn 3,5 kN
Chiều dày trung bình nhỏ nhất của cách điện 1,3 mm
Chiều dày nhỏ nhất của cách điện tại điểm bất kỳ 1,07 mm
Chiều dày lớn nhất của cách điện tại điểm bất kỳ 1,9mm
Đường kính lõi tối đa (không kể gân nổi) 9,2 mm
Tải nhỏ nhất đối với độ bám dính của cách điện kg
Khả năng mang tải cho phép mỗi pha 125 A
Bán kính uốn cong tối thiểu của bó cáp 110 mm
Tải kéo đứt nhỏ nhất của bó cáp (MBL) 7,0 kN
Đường kính bao ngoài tối đa của bó cáp 18,4 mm
Khối lượng cáp gần đúng 197 kg/km
Ruột dẫn
Tiết diện danh định 25 mm²
Số lượng sợi trong ruột dẫn 7 N°
Đường kính ruột dẫn gần đúng 6,0 mm
Điện trở DC tối đa ở 20°C 1,20 Ω/km
