0916 287 068 Cáp điện lực trung thế 3 lõi có màn chắn kim loại, có giáp bảo vệ 24kV CADIVI AXV/SE/SWA
Cáp điện lực trung thế 3 lõi có màn chắn kim loại, có giáp bảo vệ 24kV CADIVI AXV/SE/SWA
- Cáp trung thế có màn chắn kim loại, có giáp bảo vệ, 12/20(24)kV hoặc 12.7/22(24)kV, 3 lõi, ruột nhôm, bán dẫn ruột dẫn, cách điện XLPE, bán dẫn cách điện, màn chắn kim loại cho từng lõi, giáp sợi thép bảo vệ, vỏ PVC.
- Cáp trung thế có màn chắn dùng để truyền tải, phân phối điện, tần số 50Hz, lắp đặt trên không, đi trong thang cáp, máng, chôn trực tiếp trong đất hoặc trong ống.
- Nhiệt độ làm việc dài hạn cho phép đối với cáp là 90°C.
- Nhiệt độ cực đại cho phép khi ngắn mạch là 250°C, với thời gian không quá 5 giây.
- Tiêu chuẩn áp dụng: TCVN 5935-2/IEC60502-2.

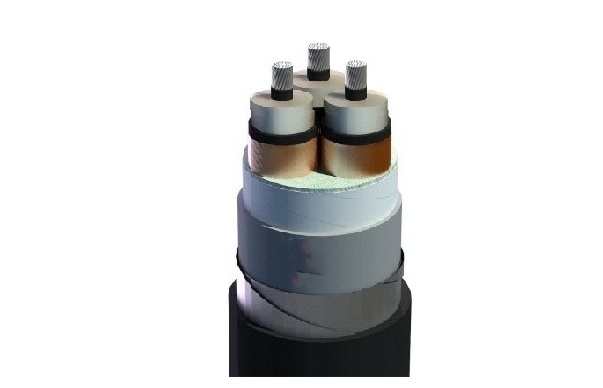

Cấu tạo cáp
- Ruột dẫn: Sợi nhôm cứng, xoắn đồng tâm và ép chặt.
- Màn chắn ruột (lớp bán dẫn trong): Là một lớp bọc bằng vật liệu bán dẫn.
- Lớp cách điện: Bằng XLPE.
- Lớp bán dẫn ngoài: Là một lớp bọc bằng vật liệu bán dẫn.
- Màn chắn kim loại: Gồm một lớp băng đồng được quấn trực tiếp lên từng lõi cáp.
- Lớp độn lót: Sợi PP.
- Băng PET: Quấn quanh cụm lõi.
- Lớp phân cách: Bằng nhựa PVC.
- Giáp sợi giáp bảo vệ: Gồm các sợi thép mạ kẽm giáp quanh lõi và khoảng cách các sợi phải khít lại với nhau. Một lớp băng phi kim loại được quấn bên ngoài các sợi thép.
- Vỏ: Bằng PVC.
| STT | Part Number | Tên sản phẩm | Tiết diện (mm²) | Chiều dày cách điện (mm) | Chiều dày vỏ (mm) | Đường kính tống (mm) | ĐƠN GIÁ (VNĐ) |
| 1 | 56006434 | AXV/SE/SWA-3x50-12/20(24)kV | 3x50 | 4.5 | 2.8 | 60.56 | |
| 2 | 56006435 | AXV/SE/SWA-3x70-12/20(24)kV | 3x70 | 4.5 | 2.9 | 64.37 | |
| 3 | 56006436 | AXV/SE/SWA-3x95-12/20(24)kV | 3x95 | 4.5 | 3.1 | 68.58 | |
| 4 | 56006437 | AXV/SE/SWA-3x120-12/20(24)kV | 3x120 | 4.5 | 3.2 | 72.88 | |
| 5 | 56006439 | AXV/SE/SWA-3x150-12/20(24)kV | 3x150 | 4.5 | 3.4 | 77.88 | |
| 6 | 56006440 | AXV/SE/SWA-3x185-12/20(24)kV | 3x185 | 4.5 | 3.5 | 81.19 | |
| 7 | 56006442 | AXV/SE/SWA-3x240-12/20(24)kV | 3x240 | 4.5 | 3.7 | 86.8 | |
| 8 | 56006444 | AXV/SE/SWA-3x300-12/20(24)kV | 3x300 | 4.5 | 3.9 | 92.27 | |
| 9 | 56006445 | AXV/SE/SWA-3x400-12/20(24)kV | 3x400 | 4.5 | 4.1 | 99.72 |
