Cáp điện lực hạ thế có giáp bảo vệ 3 lõi pha + 1 lõi đất 0.6/1kV CADIVI CVV/DSTA-3x240+1x120

Trang Chủ >> Vật tư-Thiết bị Điện >> Cáp điện lực CADIVI >> Cáp điện lực hạ thế có giáp bảo vệ 3 lõi pha + 1 lõi đất 0.6/1kV CADIVI CVV/DSTA-3x240+1x120
Mã số:40076091
Cáp điện lực hạ thế có giáp bảo vệ 3 lõi pha + 1 lõi đất 0.6/1kV CADIVI CVV/DSTA-3x240+1x120

Cáp điện lực hạ thế có giáp bảo vệ 3 lõi pha + 1 lõi đất 0.6/1kV CADIVI CVV/DSTA-3x240+1x120

- Part Number: 56001501

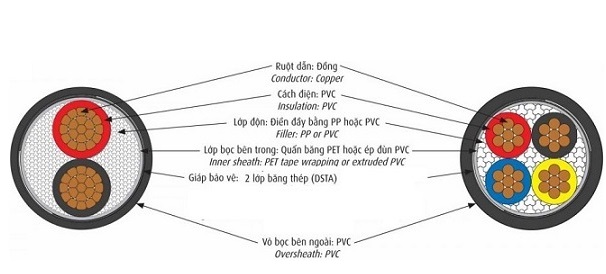

Cáp điện lực hạ thế có giáp bảo vệ 3 lõi pha + 1 lõi đất, ruột đồng, cách điện PVC, giáp băng thép bảo vệ, vỏ PVC.

- Cáp CVV/DSTA dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0.6/1 kV, lắp đặt cố định.

- Tiêu chuẩn áp dụng: TCVN 5935-1.

- Nhận biết lõi:

   + Bằng màu cách điện: Màu đỏ - vàng - xanh dương - đen (trung tính) - xanh lục & vàng (TER).

   + Bằng vạch màu trên cách điện màu trắng: Màu đỏ - vàng - xanh dương - không vạch (trung tính) - xanh lục (TER).

   + Hoặc theo yêu cầu khách hàng.

Đặc tính kỹ thuật

- Cấp điện áp U0/U: 0.6/1 kV.

- Điện áp thử: 3.5 kV (5 phút).

- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70°C.

- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là: 160°C.

Tiết diện danh nghĩa 3x240 + 1x120 mm²
Chiều dày băng thép danh nghĩa 0.5 mm
Chiều dày vỏ danh nghĩa 2.8 mm
Đường kính tổng gần đúng 61.2 mm
Khối lượng cáp gần đúng 10650 kg/km
Lõi pha
Tiết diện danh nghĩa 240 mm²
Kết cấu CC (Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor)
Đường kính ruột dẫn gần đúng 18.03 mm
Chiều dày cách điện danh nghĩa 2.2 mm
Điện trở DC tối đa ở 20°C 0.0754 Ω/km
Lõi trung tính
Tiết diện danh nghĩa 120 mm²
Kết cấu CC (Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor)
Đường kính ruột dẫn gần đúng 12.7 mm
Chiều dày cách điện danh nghĩa 1.6 mm
Điện trở DC tối đa ở 20°C 0.153 Ω/km
