Cáp điện lực hạ thế có giáp bảo vệ 3 lõi pha + 1 lõi đất 0.6/1kV CADIVI CVV/DSTA-3x10+1x6

Trang Chủ >> Vật tư-Thiết bị Điện >> Cáp điện lực CADIVI >> Cáp điện lực hạ thế có giáp bảo vệ 3 lõi pha + 1 lõi đất 0.6/1kV CADIVI CVV/DSTA-3x10+1x6
Mã số:40078040
Cáp điện lực hạ thế có giáp bảo vệ 3 lõi pha + 1 lõi đất 0.6/1kV CADIVI CVV/DSTA-3x10+1x6

Cáp điện lực hạ thế có giáp bảo vệ 3 lõi pha + 1 lõi đất 0.6/1kV CADIVI CVV/DSTA-3x10+1x6

- Part Number: 56000928

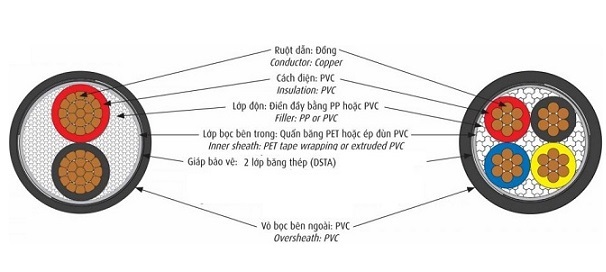

Cáp điện lực hạ thế có giáp bảo vệ 3 lõi pha + 1 lõi đất, ruột đồng, cách điện PVC, giáp băng thép bảo vệ, vỏ PVC.

- Cáp CVV/DSTA dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0.6/1 kV, lắp đặt cố định.

- Tiêu chuẩn áp dụng: TCVN 5935-1.

- Nhận biết lõi:

   + Bằng màu cách điện: Màu đỏ - vàng - xanh dương - đen (trung tính) - xanh lục & vàng (TER).

   + Bằng vạch màu trên cách điện màu trắng: Màu đỏ - vàng - xanh dương - không vạch (trung tính) - xanh lục (TER).

   + Hoặc theo yêu cầu khách hàng.

Đặc tính kỹ thuật

- Cấp điện áp U0/U: 0.6/1 kV.

- Điện áp thử: 3.5 kV (5 phút).

- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70°C.

- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là: 160°C.

Tiết diện danh nghĩa 3x10 + 1x6 mm²
Chiều dày băng thép danh nghĩa 0.2 mm
Chiều dày vỏ danh nghĩa 1.8 mm
Đường kính tổng gần đúng 19.8 mm
Khối lượng cáp gần đúng 777 kg/km
Lõi pha
Tiết diện danh nghĩa 10 mm²
Kết cấu CC (Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor)
Đường kính ruột dẫn gần đúng 3.75 mm
Chiều dày cách điện danh nghĩa 1.0 mm
Điện trở DC tối đa ở 20°C 1.83 Ω/km
Lõi trung tính
Tiết diện danh nghĩa 6 mm²
Kết cấu 7/1.04 N°/mm
Đường kính ruột dẫn gần đúng 3.12 mm
Chiều dày cách điện danh nghĩa 1.0 mm
Điện trở DC tối đa ở 20°C 3.08 Ω/km
Giá: Vui lòng gọi
