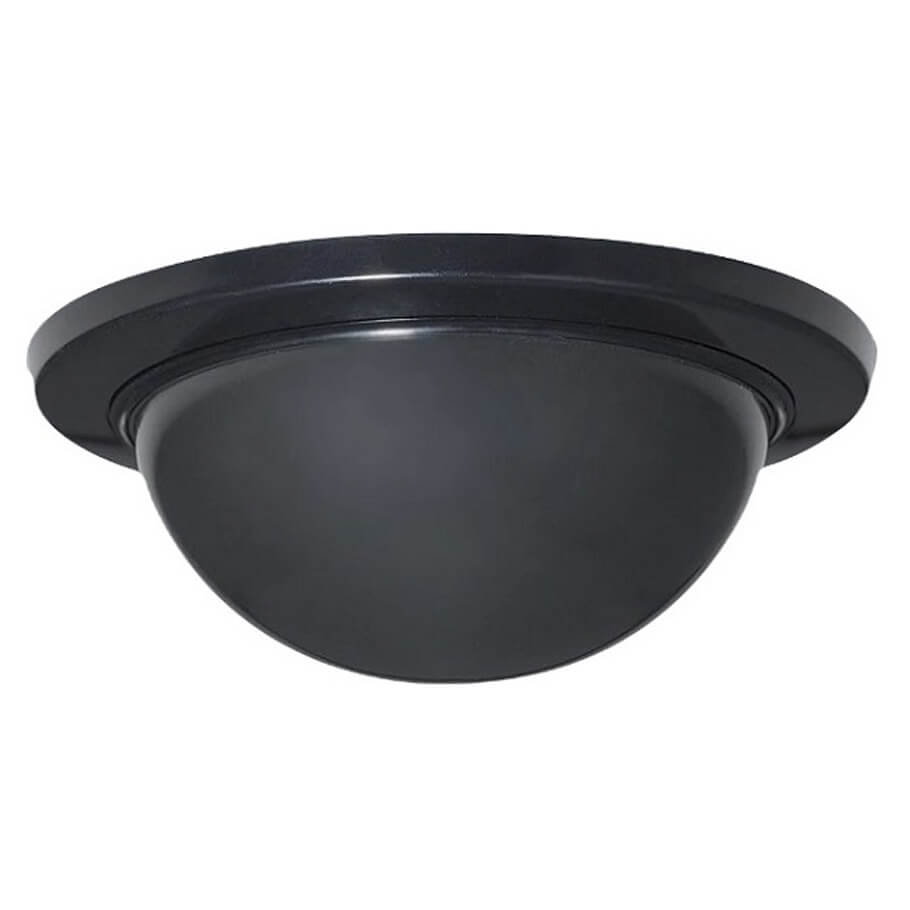

Passive infrared sensor TAKEX PA-6820E(BL)(R)
- PA-6820E(BL)(R) là cảm biến hồng ngoại dạng rèm đứng, được thiết kế để giám sát chặt chẽ các khu vực hẹp và kéo dài như hành lang, hàng rào, cửa ra vào hoặc cửa sổ lớn. Thiết bị sử dụng công nghệ gương phản xạ (mirror optic) và xử lý tín hiệu bằng vi xử lý, mang lại độ nhạy cao và khả năng phân biệt chuyển động chính xác, hạn chế báo động giả.
- Với thiết kế cực kỳ nhỏ gọn (đường kính 120mm, chiều cao 47mm), PA-6820E phù hợp lắp đặt tại trần nhà hoặc tường với phụ kiện tùy chọn.
Tính năng nổi bật
- Thiết kế siêu nhỏ gọn: Kích thước chỉ 120mm x 47mm, nhỏ hơn khoảng 30% so với dòng sản phẩm trước (PA-6700 series), thuận tiện khi lắp tại vị trí hạn chế về không gian.
- Góc phát hiện hẹp, chính xác: Thiết kế dạng rèm dọc giúp xác định chuyển động dọc theo bề mặt, lý tưởng để giám sát các vùng hẹp có chiều dài như lối đi hoặc vách kính.
- Cấu tạo gương phản xạ tối ưu: Hệ thống gương quay và quang học được thiết kế bằng phần mềm mô phỏng giúp tạo ra vùng phát hiện sắc nét và ổn định hơn.
- Hoạt động ổn định: Vi xử lý điều khiển trung tâm giúp tăng khả năng miễn nhiễu điện từ (RFI), loại bỏ ảnh hưởng từ côn trùng và môi trường nhiễu động.
- Tùy chỉnh linh hoạt: Có thể điều chỉnh độ nhạy (4 mức: 60%, 80%, 100%, 120%) và số lần kích hoạt (1 – 4 lần) trước khi kích báo động nhằm phù hợp với môi trường lắp đặt.
- Bộ nhớ báo động tự động: Ghi nhớ trạng thái báo động (LED vàng), có thể tự động xóa sau thời gian mặc định hoặc tắt hoàn toàn.
- Relay bán dẫn không phát tiếng: Relay dùng linh kiện bán dẫn (Photo-MOS FET), không phát ra tiếng “click” khi chuyển mạch như relay cơ, giúp hoạt động yên tĩnh và bền bỉ.
- Đèn LED dễ nhận biết: Đèn đỏ báo trạng thái báo động, đèn vàng hiển thị bộ nhớ – dễ theo dõi trạng thái thiết bị.
- Điều khiển LED từ xa: Có thể vô hiệu hóa đèn LED đỏ từ công tắc ngoài nhằm tránh bị phát hiện vị trí cảm biến.
Thông số kỹ thuật
| Kiểu phát hiện | Hồng ngoại thụ động (PIR), dạng rèm dọc (Vertical curtain) |
| Phạm vi phát hiện | Dọc tối đa 20 mét (66 feet) |
| Số vùng nhạy | 8 vùng |
| Nguồn điện cấp | 7V đến 28V DC (không phân cực) |
| Dòng tiêu thụ | Tối đa 11mA (+2mA nếu dùng điều khiển LED từ xa) |
| Tín hiệu báo động | Tiếp điểm bán dẫn (semi-conductor relay), chọn N.O. hoặc N.C. Dòng tải tối đa: 0.25A tại 24V AC/DC (có điện trở bảo vệ 3.3Ω) Thời gian reset: khoảng 2 giây |
| Ngõ ra chống tháo | Tiếp điểm thường đóng (N.C.), hở khi nắp hoặc thân bị tháo rời |
| Dòng tải tối đa: 0.25A tại 30V AC/DC | |
| Đèn LED báo động | Đèn đỏ: Nhấp nháy khi khởi động, sáng khi báo động (có thể vô hiệu hóa) |
| Đèn LED bộ nhớ | Đèn vàng: Nhấp nháy khi có ghi nhớ, sáng liên tục khi đang hiển thị bộ nhớ |
| Ghi nhớ báo động | Tự động xóa sau 47 phút, nhấp nháy 3 phút đầu |
| Điều chỉnh độ nhạy | 4 mức: 60%, 80%, 100%, 120% |
| Điều chỉnh số lần kích hoạt (Pulse Count) | 1, 2, 3 hoặc 4 lần kích hoạt |
| Nhiệt độ hoạt động | -15°C đến +55°C (không đọng sương) |
| Vị trí lắp đặt | Trần nhà trong nhà (hoặc tường với phụ kiện BCW-401) |
| Điều chỉnh góc lắp | Ngang ±25° (trên đế lắp) |
| Kết nối dây | Qua đế thiết bị riêng biệt (terminal block) |
| Trọng lượng | 110g |
| Chất liệu vỏ | Nhựa (thân và nắp) |
- Xuất xứ: Việt Nam.
- Bảo hành: 12 tháng.
